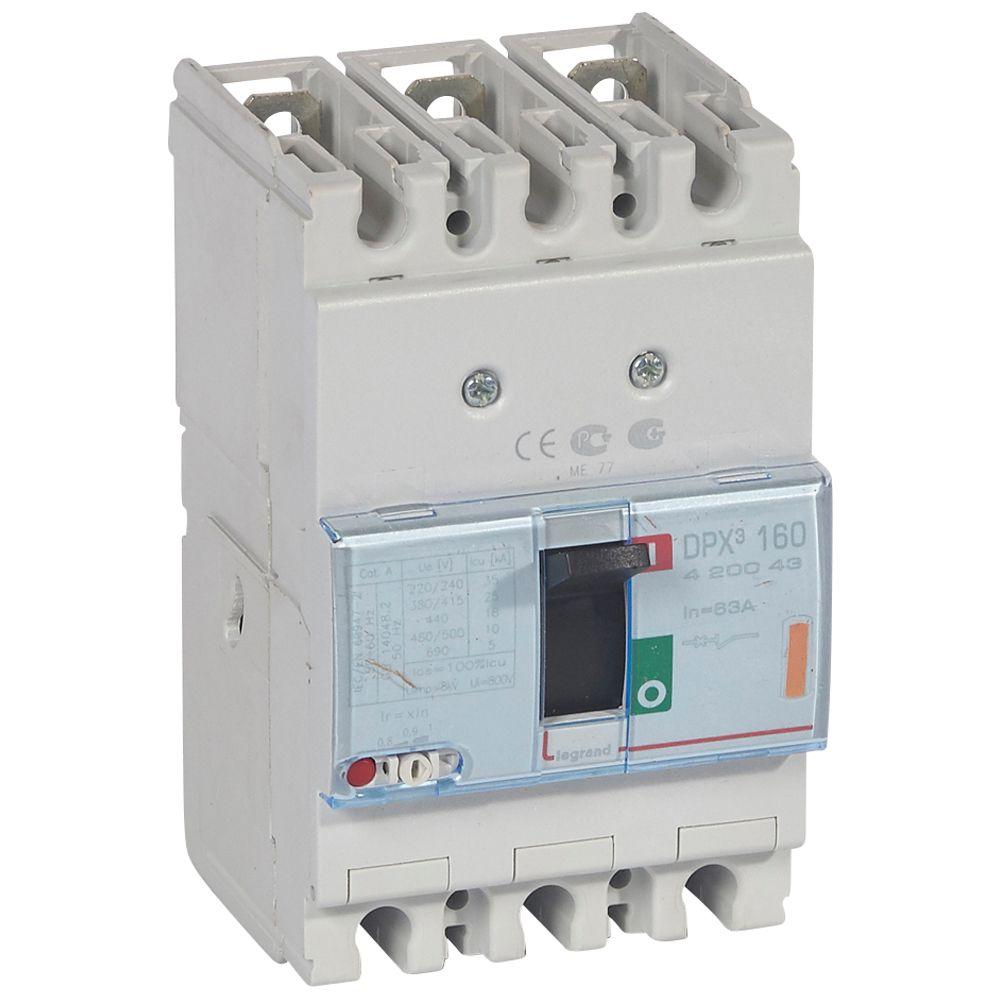

DPX³, düşük gerilim hatlarının anahtarlanması, kontrolü, izolasyonu ve korunması için kalıplanmış gövdeli devre kesicidir. Bir devreyi aşırı yüklenme veya kısa devreden kaynaklanan aşırı akımdan kaynaklanan hasarlardan korur.

Ürün özellikleri

• EN/IEC 60947-2 standardına göre 25kA kesme kapasitesi, ticari ve orta güçteki tesisatların korunması için uygundur - NEMA AB-1 ile uyumludur.
• Nominal izolasyon gerilimi 800V - Nominal darbe dayanım gerilimi 8kV
• Nominal akımın 0,8-1,0 katı aralığında manuel olarak ayarlanabilen termal koruma - Nominal akımın 10 katına sabitlenmiş manyetik koruma (minimum 400A)
• Sabitleme vidaları ve kafes terminalleri ile birlikte verilir. Maksimum 70 mm² esnek kablo veya maksimum 95 mm² sert kablo için uygundur. Diğer bağlantı aksesuarlarıyla da donatılabilir: kafes terminalleri, dağıtıcılar, arka terminaller.
• Yardımcı ekipmanlar (şönt açma, düşük voltaj açma, yardımcı kontak), döner kol, motor tahrikli kol ve kilitleme aksesuarı ile donatılabilir. Döner kollar veya motor operatörü ile kullanılabilir. Kilitleme aksesuarları mevcuttur.

+ ürün

Kurulum

• XL³ veya XL³ S kabin ve muhafazalarına ray veya plaka üzerine monte edilebilir.

Kullanım

• IEC/EN 60947-1 Ek Q, Kategori F'ye göre iklim koşulları; sıcaklık, nem, titreşim, şok ve tuz buharına maruz kalma.

Avantajlar

• DPX³ platformu, küçük pano üreticilerine veya montajcılarına doğru cevabı sunmak amacıyla, "akı" kurulumlarında daha hassas bir yaklaşım için yeni bir koruma cihazı çözümü sağlamak üzere geliştirilmiştir.
• DPX³160, akış alt segmentinin azaltılmış ihtiyaçlarına yönelik rekabete cevaptır.
